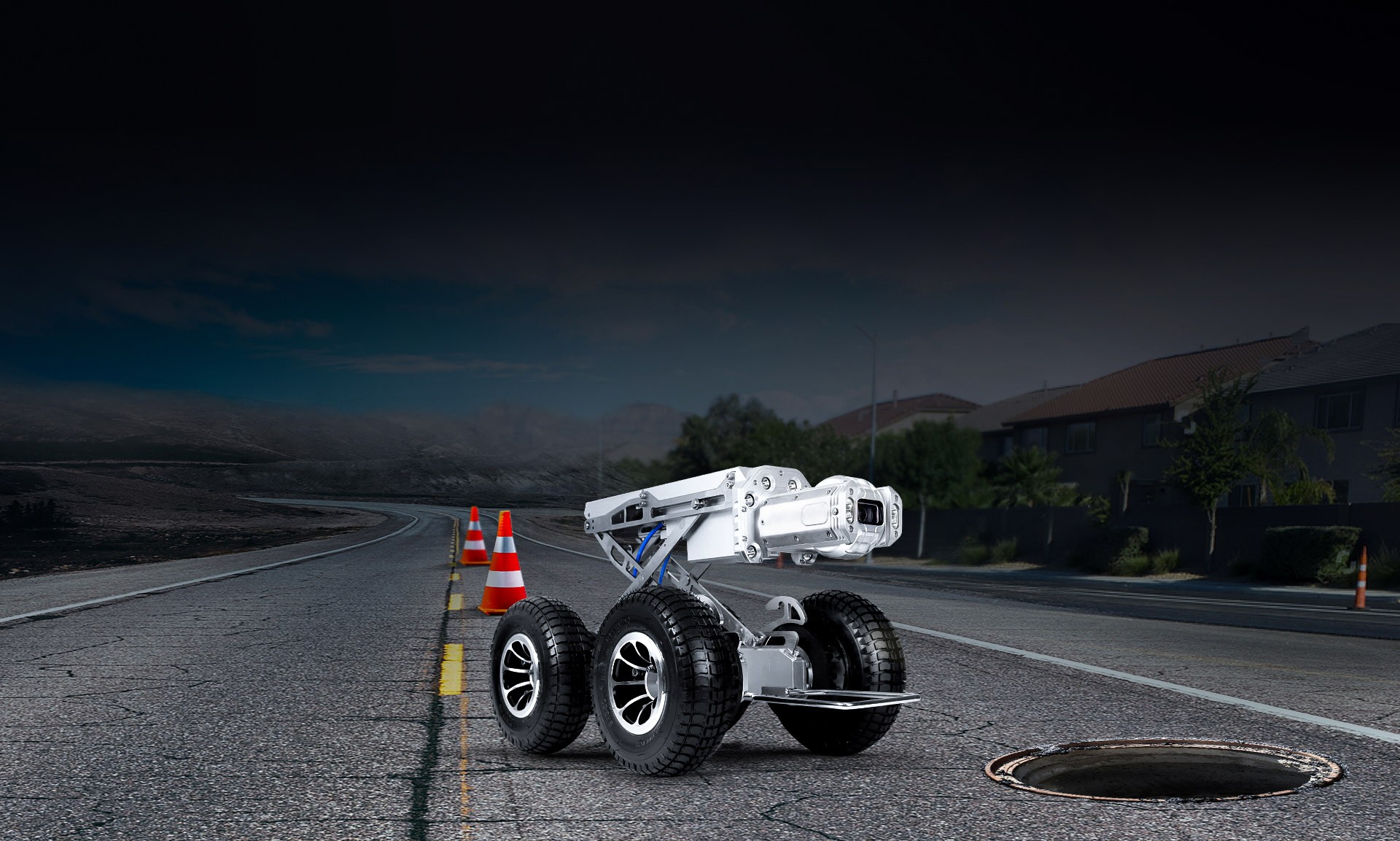

管道检测机器人 S300EHD


狭长管网，畅通无阻

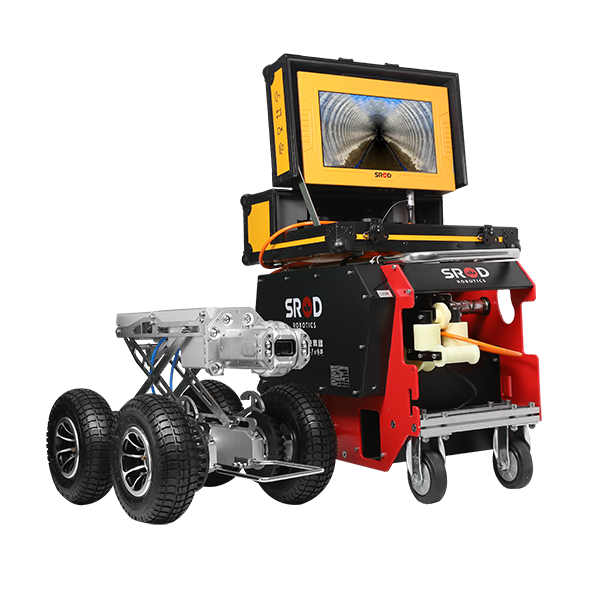

管道检测机器人S300EHD主要是由摄像头、爬行器本体、线缆卷盘、智能控制终端和计算机软件控制系统等组成。

采用工业级高分辨彩色摄像单元，连续、实时记录管道内部的实际情况，根据摄像系统拍摄的录像资料，

对管道内部存在的问题进行缺陷性质判断分析，为下一步的养护、疏通、修复提供可靠的技术依据。

IP681090F1GPS8-10H

防护等级 高清摄像头 高精度定位 超长续航

管道检测机器人 S300EHD
管道检测机器人 S300EHD
电池
适配器
1090F1 摄像头
井下套管
井上导向轮
先设置数据
电池

续航时间≥8小时

输入：DC54.6/2A  输出：DC48V/20Ah

先设置数据
适配器

输入： 220V/AC，2.5A, 47-63Hz

输出： DC48V/7.5A


先设置数据

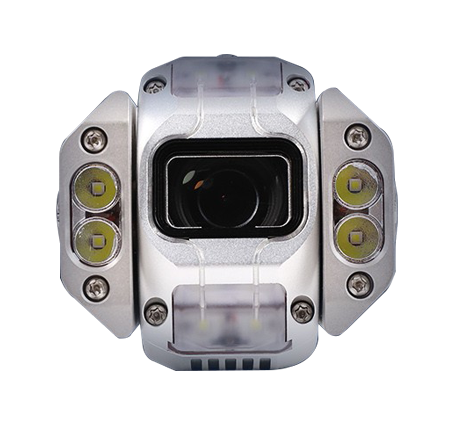

1090F1 摄像头

分辨率：1920×1080

轴向无止境360°旋转， 垂直230°旋转

先设置数据
井下套管

有利保护线缆，避免磨损

先设置数据
井上导向轮

有利保护线缆，避免磨损

管道检测机器人 S300EHD
管道检测机器人 S300EHD


狭长管网，畅通无阻


管道检测机器人S300EHD主要是由摄像头、爬行器本体、线缆卷盘、智能控制终端和计算机软件控制系统等组成。

采用工业级高分辨彩色摄像单元，连续、实时记录管道内部的实际情况，根据摄像系统拍摄的录像资料，

对管道内部存在的问题进行缺陷性质判断分析，为下一步的养护、疏通、修复提供可靠的技术依据。

IP681090F1GPS8-10H

防护等级 高清摄像头 高精度定位 超长续航

产品亮点

摄像系统全新升级
模块化分舱设计
全方位检测
厘米级计米定位
密封防尘防水技术
双高清信息采集

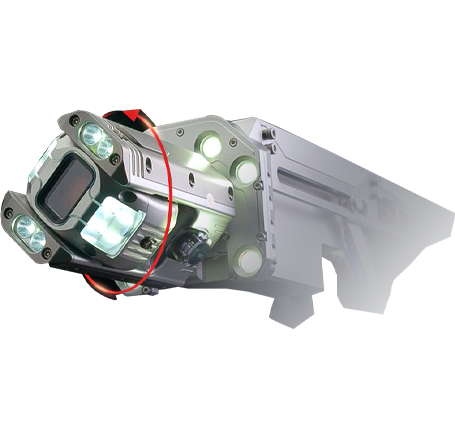

摄像系统全新升级
摄像系统全新升级

新增激光测宽,一键除雾功能；镜头360°环扫,实现旋转角度随意控制；机头独立密封,并配备气压指示灯；8颗高亮灯,画质更清晰。

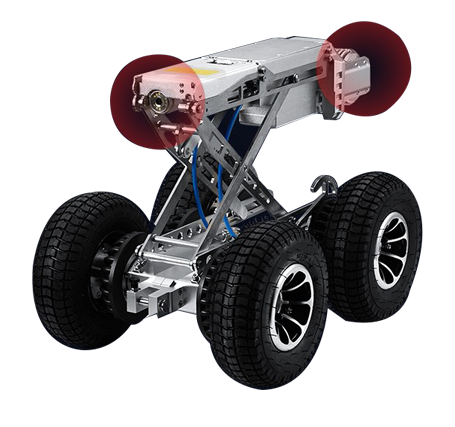

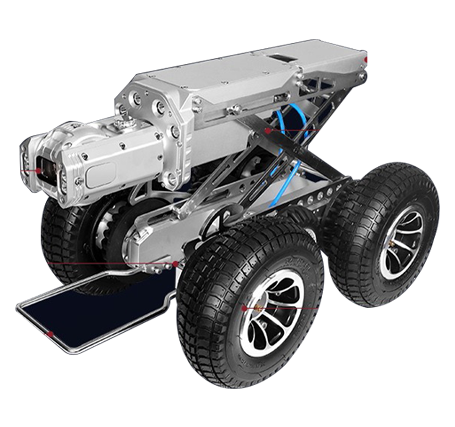

模块化分舱设计
模块化分舱设计

S300E采用模块化分舱设计，两舱独立密封，安装简单、维护便捷、设备配件之间具备优越的互换性。

全方位检测
全方位检测

360°无死角管壁检测、径向旋转（手）可自动调节230°，轴向旋转可自（手）动调节360°

厘米级计米定位
厘米级计米定位

厘米级高精度计米装置，准确定位机器人所在位置

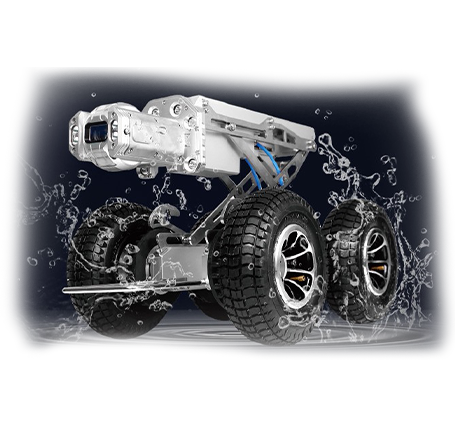

密封防尘防水技术
密封防尘防水技术

十多年业内运动密封防水技术沉淀，达到IP68防护等级

双高清信息采集
双高清信息采集

前后同时采用数字高清采集摄像头，前置摄像全新升级，图像更高清。

技术参数

管道检测机器人 S300EHD

适用范围 DN300mm-3000mm 镜头防护 车体前部配备可拆卸式防撞探针，防止机头受外力损伤

越障能力 最大爬坡能力可达45° 防护等级 IP68

摄像单元 分辨率：1920*1080 ，210W像素无延时高清摄像头 驱      动 六轮驱动， 马力强悍，承载能力最大可达50kg

变      倍 10×光学，12×数字 收  线 车 内置大容量锂电池，可持续工作8-10h

升降方式 特种“X”型电动升降，升降架最高可达250mm 线      缆 12芯特种抗拉线缆, 可选配线缆长度120~300m

定位功能 具有高精度GPS定位系统，实时定位 计  米 器 内置高精度电子编码器， 计米数值持续显示在控制单元上

照　　明高亮度LED8×2W防侧翻设计叠加式轮毂和内置防侧翻软件警报功能，实时动画模拟显示爬行器在管道内部的姿态情况（前后倾角、 左右倾角、升降平台高度）

测　　宽具备激光测宽功能除　　雾具备一键除雾功能


可搭配件

ACCESSORIES AVAILABLE

电池
电池

续航时间≥8小时

输入：DC54.6/2A  输出：DC48V/20Ah

适配器
适配器

输入： 220V/AC，2.5A, 47-63Hz

输出： DC48V/7.5A


1090F1 摄像头
1090F1 摄像头

分辨率：1920×1080

轴向无止境360°旋转， 垂直230°旋转

井下套管
井下套管

有利保护线缆，避免磨损

井上导向轮
井上导向轮

有利保护线缆，避免磨损

应用场景案例

市政管道检测
箱涵内部检测
隧道涵洞检测
矿井检测

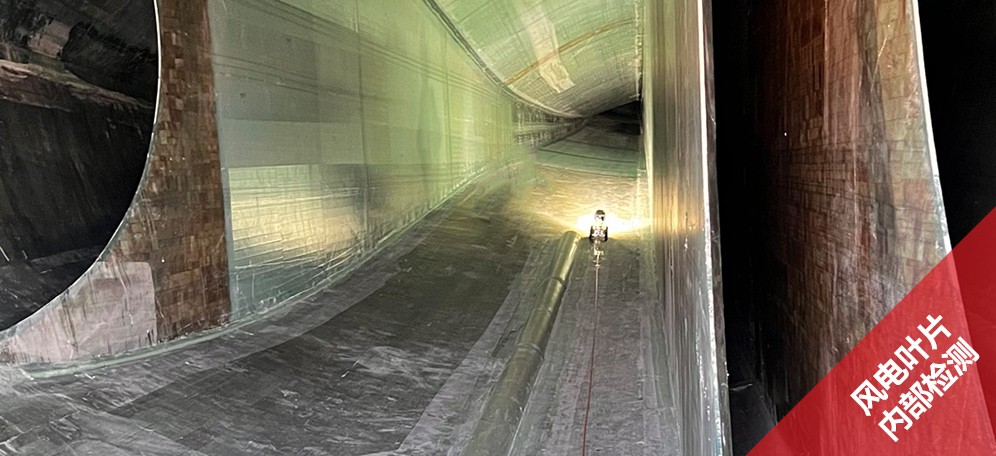

风电叶片内部检测

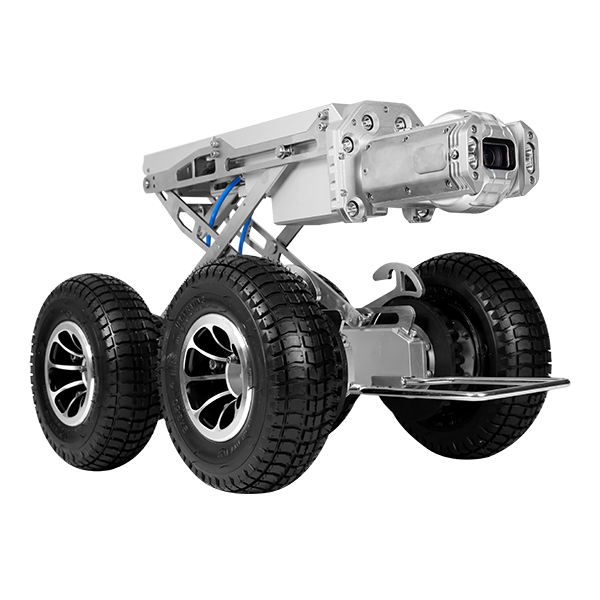

管道检测机器人S300EHD

S300E 管道检测机器人


双高清信息采集

模块化分舱设计

激光测宽、一键除雾

360°全方位检测厘米级计米定位密封防尘防水技术
